Ratio Solar 22 kW - fase 3 - 32A - Type 2 - laadpaal

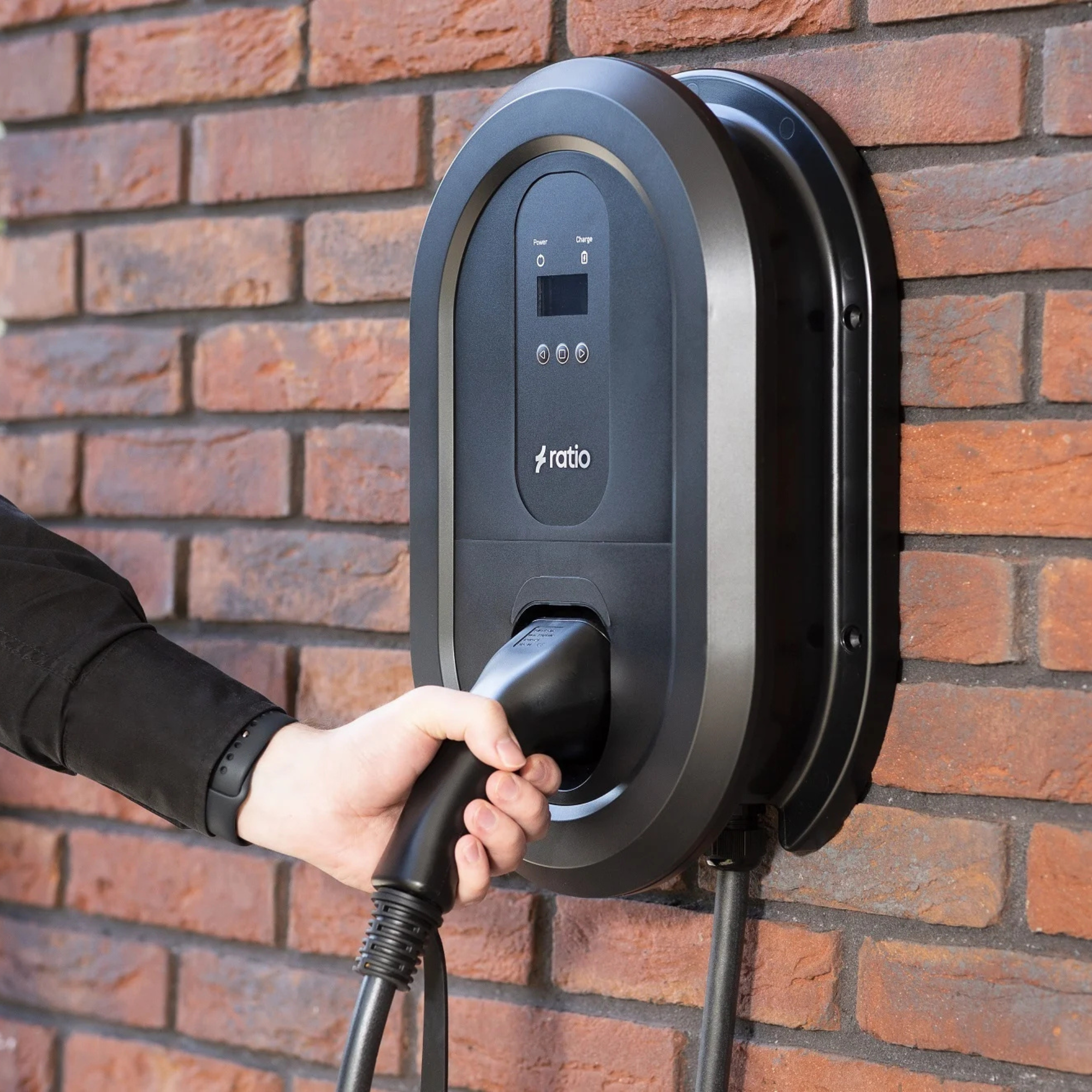

Ratio Solar 22 kW met vaste kabel, thuislaadpaal voor zonne-energie

De Ratio Solar 22 kW met vaste kabel is een Nederlandse 3-fase thuislaadpaal van Ratio Electric, een fabrikant uit Nijkerk die al sinds 1960 elektrotechnische producten maakt en zich sinds 2008 toelegt op laadoplossingen. Je krijgt een complete wallbox met type 2 kabel van 5 of 7,5 meter, een gratis app voor de bediening en de optie om met de Sense 3-phase kit 63A volledig op je eigen zonnestroom te laden. Voor 15:00 besteld is vandaag verstuurd, met gratis verzending boven 150 euro.

• Deze wallbox is geschikt voor alle hybride en elektrische auto's met een type 2 stekker.
• Maximaal laadvermogen: 22 kW / 3 x 32A
• Dynamic load balancing (optioneel via Sense 3-phase kit 63A); hierdoor houdt de wallbox automatisch rekening met het stroomverbruik van het huishouden/bedrijf.
• Laad enkel jouw zelf opgewekte zonnestroom middels de Smart Solar en Pure Solar modi (optioneel via Sense 3-phase kit 63A).
• Sense 3-phase kit 63A; deze kit kun je bij jouw Ratio Solar wallbox mee bestellen en bevat een Sensorbox én drie CT-klemmen. Deze zijn voor de verbinding met de 3 fasen in jouw huis om te communiceren om het stroomverbruik te monitoren en noodzakelijk voor dynamic load balancing en het optimaal gebruik maken van jouw eigen opgewekte zonne-energie.
• Te koppelen met je dynamische energie contract
• Power Sharing; mogelijkheid om meerdere laadstations (max. 4 stuks) met elkaar te laten verbinden en zo de beschikbare stroom gelijkmatig te verdelen over de oplaadpunten.
• Gratis Ratio EV Charging App; deze app zorgt ervoor dat je jouw Ratio Solar wallbox op afstand kunt bedienen en uitlezen. Via de app kun je o.a. gebruik maken van de volgende functies:
  - Inzicht krijgen in de actuele laadsessie
  - Overzicht zien van jouw laadgeschiedenis
  - De laadstand kiezen die bij jou past
  - De lader vergrendelen en ontgrendelen
  - Uitgesteld laden / laadsessies inplannen
• Deze wallbox is voorzien van een vaste 5 óf 7,5 meter laadkabel met een type 2 stekker.
• Inclusief DC 6mA aardlekbeveiliging, protectie tegen over -& onderbelasting, oververhitting en kortsluiting.
• Mode 3 laadpaal.
• Alle slimme functies zijn in te stellen via de App.
• Uitgerust met een kWh meter (zonder MID).
• Standaard zonder RFID beveiliging: nodig om gebruik door onbevoegden te voorkomen
• Bluetooth, WiFi & Ethernet verbinding.
• Afmetingen: 40 x 25 x 10,5 cm (h x b x d)
• Gemaakt van kunststof in mat zwart.
• Deze wallbox wordt standaard geleverd met boorsjabloon, montage stappenplan en Nederlandse handleiding.
• Beschermingsgraad IP54: Geschikt om buiten te gebruiken
• Gemaakt in Nederland.
• 5 jaar garantie.

Waarom kiezen voor de Ratio Solar 22 kW met kabel?

Deze ratio solar laadpaal is gemaakt voor huishoudens met een 3-fase aansluiting die maximaal laadvermogen willen. Met 22 kW laadt een doorsnee elektrische auto in ongeveer 1 tot 2 uur volledig bij, mits je auto die snelheid aankan. Heb je een 1-fase aansluiting? Dan werkt de paal ook, hij is geschikt voor zowel 3-fase als 1-fase laden. Je hebt het laadvermogen bovendien zelf in de hand: de paal is instelbaar tussen 11 en 22 kW, zodat je hem afstemt op je aansluiting en je auto.

De vaste type 2 kabel betekent dat je geen losse laadkabel hoeft te kopen of mee te slepen. Je kiest bij bestelling tussen 5 of 7,5 meter, afhankelijk van de afstand tot je parkeerplek. De kabel berg je netjes op in de geïntegreerde houder, wat de kabel beschermt tegen slijtage. Met IP54-bescherming en een IK08-behuizing hangt de paal probleemloos buiten.

Slim laden op zonne-energie met de Sense-kit

De Ratio Solar is gemaakt om samen te werken met je zonnepanelen. Standaard is dit een complete 22 kW wallbox, maar met de losse Sense 3-phase kit 63A schakel je extra laadstanden in:

• Pure Solar: je auto laadt uitsluitend op overschot uit je zonnepanelen, vanaf 1,4 kW. Geen stroom van het net.
• Smart Solar: je auto laadt zoveel mogelijk op zonnestroom en vult bij vanaf het net wanneer dat nodig is.
• Smart: je laadt volledig op netstroom, handig als er geen zon is of als je snel wilt opladen.

De Sense-kit voegt ook Dynamic Load Balancing toe: de paal meet hoeveel stroom je huishouden gebruikt en past het laadvermogen automatisch aan, zodat je groep nooit overbelast raakt. Zonder de kit is dit een betrouwbare 22 kW laadpaal die je later alsnog met de Sense-kit kunt uitbreiden.

Bediening via de Ratio EV Charging App

De gratis Ratio EV Charging App vervangt het ontbrekende display op de paal. In de app zie je je actuele laadsessie, de laadgeschiedenis en het verbruik per sessie. Je vergrendelt de paal, stelt uitgesteld laden in of bouwt een weekschema op. Heb je een dynamisch energiecontract? Dan koppel je de tarieven aan de app en laadt de paal automatisch op de goedkoopste uren.

Wil je later uitbreiden met meer laadpunten? Power Sharing koppelt tot 4 laadstations en verdeelt het beschikbare vermogen eerlijk. Connectiviteit loopt via WiFi of Ethernet, dus je bent niet afhankelijk van een sterk WiFi-signaal in je garage. De paal werkt met OCPP 1.6, zodat hij ook met externe laadplatforms kan communiceren.

Ondersteunt de Ratio Solar 22 kW ISO 15118?

Een vraag die we vaker krijgen: ondersteunt de Ratio Solar 22 kW ISO 15118 voor automatische Plug en Charge-authenticatie via je auto? Het antwoord is nee. Ratio Electric vermeldt in de officiële productspecificaties dat ISO 15118 niet wordt ondersteund op dit model. De Plug en Charge-functie die je in de Ratio EV Charging App tegenkomt, is iets anders: daarmee laad je direct zodra je de kabel aansluit, zonder eerst een laadpas te scannen of de app te openen. Dat lijkt qua gebruiksgemak op ISO 15118, maar werkt zonder de gecertificeerde voertuig-authenticatie van die standaard. Wil je ISO 15118 echt benutten, kijk dan naar laadpalen die de norm expliciet in hun datasheet vermelden.

Wat krijg je geleverd?

• Ratio Solar 22 kW wallbox met vaste type 2 kabel (5 of 7,5 m, keuze bij bestelling)
• Boorsjabloon en montagebenodigdheden
• Montage-stappenplan
• Nederlandstalige handleiding (ook in EN en DE)

De Sense 3-phase kit 63A en een eventuele montagepaal voor Ratio bestel je los, afhankelijk van je situatie.

Pluspunten en aandachtspunten

Pluspunten:

• Optioneel laden op 100% eigen zonnestroom via de Sense 3-phase kit, vanaf 1,4 kW
• Dynamic Load Balancing voorkomt groepsuitval (met Sense-kit)
• Laadvermogen instelbaar tussen 11 en 22 kW, geschikt voor 3-fase en 1-fase
• Vaste type 2 kabel in 5 of 7,5 meter, geen losse kabel nodig
• Gratis Ratio EV Charging App met uitgebreide bedieningsopties
• Power Sharing tot 4 laadstations koppelbaar
• Made in Holland, 5 jaar garantie na registratie
• Geen abonnement of maandelijkse kosten
• IP54-behuizing met IK08-slagvastheid, geschikt voor buitenmontage

Aandachtspunten:

• Geen display op de paal zelf, alles loopt via app of LED
• De kWh-meter is niet MID-gekeurd en daardoor niet bruikbaar voor zakelijke verrekening
• RFID-beveiliging zit niet standaard in deze uitvoering
• De Sense-kit en eventuele montagepaal zijn losse opties, die je apart bestelt

Voor wie is deze ratio solar laadpaal geschikt?

Je herkent jezelf in deze laadpaal als je een 3-fase aansluiting hebt en wilt profiteren van maximale laadsnelheid, of als je nu of in de toekomst je zonnepanelen wilt koppelen aan je laadpaal. De combinatie van een Nederlandse fabrikant, een vaste kabel en de keuze tussen losse paal of inclusief installatie maakt dit een logische keuze voor wie een complete oplossing zoekt.

Twijfel je tussen een 11 kW en 22 kW wallbox? Op onze pagina over de 22 kW laadpaal lees je wanneer 22 kW echt verschil maakt. Wil je meer modellen van dezelfde fabrikant zien? Kijk dan bij onze Ratio Electric collectie of bekijk de bredere selectie Ratio laadpalen.

Ratio Solar 22 kW laadpaal installeren

Bij het installeren van een laadpaal heb je eigenlijk 2 keuzes;
1) Je kunt de Ratio Solar 22 kW laadpaal zelf installeren
2) Een laadpaal installateur het laten installeren

In principe adviseren wij altijd om de laadpaal door een erkend laadpaal installateur te laten installeren. Je wilt namelijk niet bezuinigen op veiligheid en kennis. Er wordt namelijk vaak onderschat hoeveel erbij komt kijken en fouten kunnen grote gevolgen hebben. Een erkend installateur heeft daarbij de nodige installatie cursussen gevolgd, waaronder vaak die van het merk zelf. Benieuwd naar de installatiekosten van deze Ratio Solar 22 kW laadpaal? Neem contact op voor een vrijblijvende laadpaal offerte.

Besluit je de laadpaal thuis zelf te installeren, dan geven wij je graag een paar tips mee.
Ten eerste, gebruik altijd een aardlekautomaat met B karakteristiek welke altijd lager is dan jouw hoofdaansluiting. Ten tweede, gebruik je voor deze 22 kW laadpaal een 5x6mm2 YMVK-kabel voor binnen / in buis of een 4x6mm2 YMVK als grondkabel voor buiten. Heb je ook gekeken of je nog wel genoeg ruimte heeft in jouw meterkast? De aardlekautomaat neemt namelijk 4 modules in beslag.
Voor de specifieke laadpaal installatie instructies verwijzen wij je graag naar de handleiding(en) hieronder.

Installatiekosten voor Ratio Solar 22 kW wallbox
De installatiekosten voor een Ratio Solar 22 kW laadpaal verschillen natuurlijk per situatie. Wil je de laadpaal laten installeren door ons, dan heb je sowieso met de volgende installatiekosten te maken (prijzen zijn incl. btw):

• Basis installatiekosten: € 399
• 3 fase aardlekautomaat incl. montage: € 145,50
• YMVK-as 4x6mm2 per meter incl. montage: € 10,95
• UTP cat 5 (incl. stekkers op maat gemaakt) per meter incl. montage: €5,11
• Load balancing via CT Klem of externe kWh Modbus instellen: € 199

Daarnaast kunnen er natuurlijk allerlei andere extra kosten zijn, zoals bijvoorbeeld installatie op een montagepaal. Bekijk eventueel alle installatiekosten hier op onze website.
Wanneer je besluit de installatie ook door ons te laten doen, kun je eenvoudig de basis installatie toevoegen aan jouw winkelwagen. Alle overige kosten worden op basis van nacalculatie gefactureerd.

Veelgestelde vragen

Werkt de Ratio Solar standaard met mijn zonnepanelen?

Nee, voor Pure Solar en Smart Solar laden heb je de aparte Sense 3-phase kit 63A nodig. Zonder de kit is dit een reguliere 22 kW wallbox, die je later alsnog kunt uitbreiden.

Wat is het verschil tussen de kabel- en de socket-variant?

Bij de kabelvariant zit de type 2 laadkabel vast aan de paal (5 of 7,5 meter). Bij de socket-variant gebruik je een losse type 2 kabel. Beide hebben dezelfde elektronica en app, alleen de aansluiting verschilt.

Hoe lang is de garantie?

Ratio Electric geeft tot 5 jaar fabrieksgarantie op de Ratio Solar. Je registreert de laadpaal eenmalig bij Ratio om de volledige garantietermijn te activeren.

Kan ik later uitbreiden naar meer laadpunten?

Ja, via Power Sharing koppel je tot 4 Ratio-laadstations en verdeelt de paal het vermogen automatisch.

Bestellen of advies?

Kies hieronder voor de Ratio Solar 22 kW met kabel, met of zonder installatie. Voor 15:00 besteld is vandaag verstuurd vanuit Nederland, met gratis verzending boven 150 euro. Twijfel je over de kabellengte, de aansluiting of of de Sense-kit voor jou zinvol is? Bel of WhatsApp ons voor onafhankelijk advies, we kennen het verschil tussen elke variant uit ons hoofd.

Meer weten over deze Ratio Solar wallbox?
- Installatie- & gebruikershandleiding (In het Nederlands)
- Datasheet
